產品說明

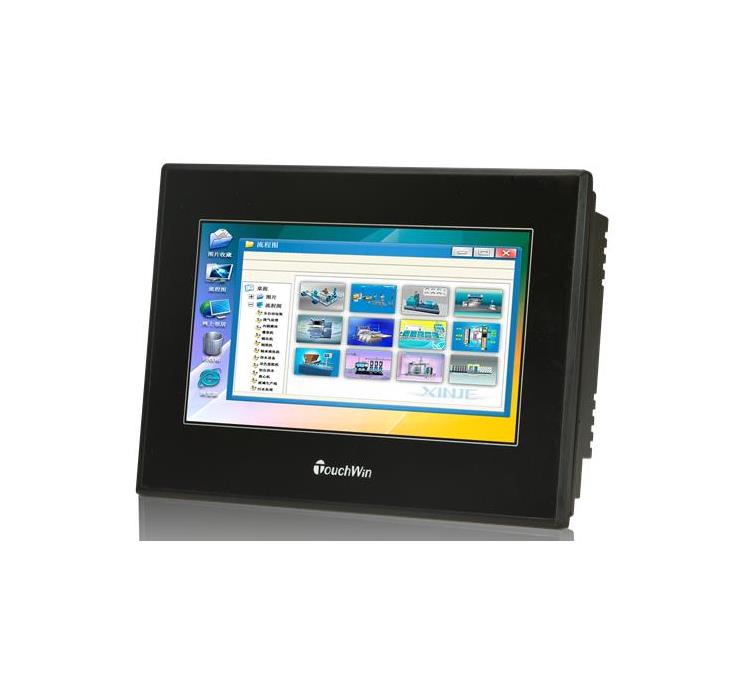

集邏輯控制、HMI集于一體
開關量輸入：16點，光耦隔離
開關量輸出：14點；晶體管輸出
模擬量擴展：Z系列BD板
HMI畫面編輯簡單直觀，功能豐富，顯示區域支持觸摸
LCD顯示：800*480像素（7英寸）；1677萬真彩色；LCD壽命可達5萬小時
4路高速計數、4路高速脈沖、10路外部中斷
前面板防水等級符合IP65
基本規格
|
項目
|
規格
|
電氣
特征
|
輸入電壓
|
DC24V
|
|
電壓允許范圍
|
DC21.6V~26.4V
|
|
允許瞬時停電
|
10ms DC24V
|
|
沖擊電流
|
10A DC26.4V
|
|
絕緣阻抗
|
約10MΩ，DC500V（信號與地間）
|
|
環境
|
操作溫度
|
0～50℃
|
|
保存溫度
|
–10～60℃
|
|
環境濕度
|
20~85%（無凝露）
|
|
耐振動
|
10~25Hz（X，Y，Z方向各30分鐘2G）
|
|
抗干擾
|
電壓噪聲：1000Vp-p
|
|
周圍空氣
|
無腐蝕性氣體
|
|
保護結構
|
前面板符合IP65
|
結構
|
冷卻方式
|
自然風冷
|
|
外部尺寸
|
200.4*146.9*49.0
|
|
面板開孔尺寸
|
192.0*138.5
|
|
接口
|
下載口
|
RS-232（PLC）/USB（HMI）
|
|
通訊口
|
RS-232/ RS-485（PLC）
|
HMI規格
|
項目
|
規格
|
|
畫面屬性
|
類型
|
1677萬真彩色LCD
|
|
屏幕大小
|
7英寸
|
|
使用壽命
|
50000小時以上，環境溫度25℃，24小時運行
|
|
顯示區域
|
800*480
|
|
對比度
|
可調
|
|
文字設定
|
中文：簡體/繁體、英文、日文等多種語言
|
|
字符尺寸
|
任意字體、任意大小
|
|
觸摸方式
|
4線電阻式觸摸
|
|
存儲器
|
畫面
|
128MB
|
PLC規格
|
項 目
|
規 格
|
|
程序執行方式
|
循環掃描方式
|
|
編程方式
|
指令、梯形圖并用
|
|
處理速度
|
0.05us
|
|
停電保持
|
使用FlashROM及鋰電池
|
|
用戶程序容量
|
384KB
|
|
I/O點數※2
|
輸入16點，輸出14點
|
|
內部線圈（M、HM、SM）
|
92000點
|
M0~M74999【HM0~HM11999】
|
|
特殊用 SM0~SM4999
|
|
流程（S、HS）
|
9000點
|
S0~S7999【HS0~HS999】
|
|
定時器（T、HT、ET）
|
點數
|
7040點
|
T0~T4999【HT0~HT1999】
|
|
精確定時ET0~ET39
|
|
規格
|
100ms定時器：設置時間0.1~3276.7秒
10ms定時器：設置時間0.01~327.67秒
1ms定時器：設置時間0.001~32.767秒
|
|
計數器（C、HC、HSC）
|
點數
|
7040點
|
C0~C4999【HC0~HC1999】
|
|
高速計數器HSC0~HSC39
|
|
規格
|
16位計數器：設置值K0~32,767
32位計數器：設置值-2147483648~＋2147483647
|
數據寄存器（D、HD、SD、HSD）
|
101024字
|
D0~D69999【HD0~HD24999】
|
|
特殊用 SD0~SD4999
|
|
特殊用 HSD0~HSD1023
|
|
FlashROM寄存器（FD、SFD）
|
14192字
|
FD0~FD8191
|
|
特殊用 SFD0~SFD5999
|
|
保密寄存器（FS）
|
48字
|
FS0~FS47
|
順序功能塊WAIT指令
專用線圈（SEM）
|
128點
|
SEM0~SEM127
|
|
高速處理功能
|
高速計數、脈沖輸出、外部中斷
|
|
口令保護
|
6位長度ASCII
|
|
自診斷功能
|
上電自檢、監控定時器、語法檢查
|
