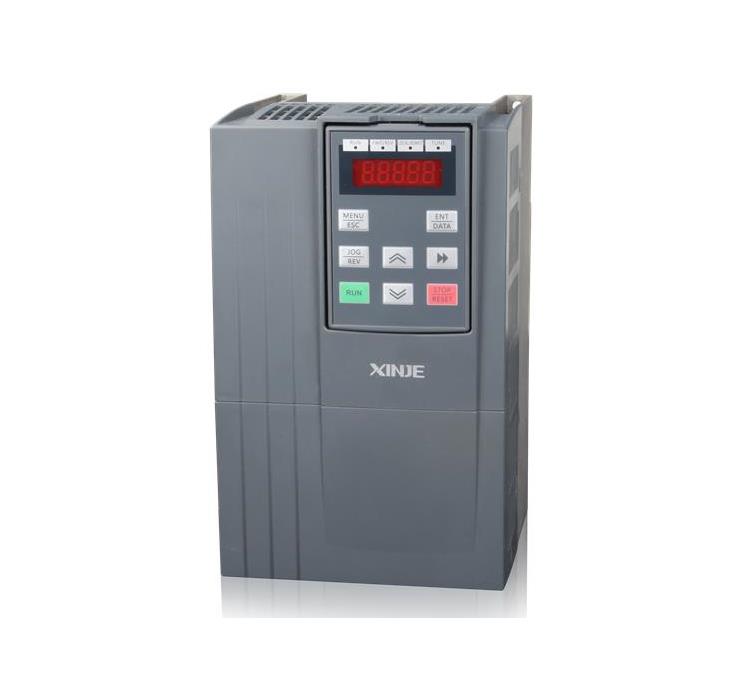

詳細說明
產品特點
無感矢量控制，可在低頻率平滑帶動大負載
輸出頻率最大500Hz，可控制高速電機
內置兩種PID調節及簡易PLC功能，方便客戶各種使用需求
豐富靈活的輸入、輸出接口和控制方式，通用性強
采用SMT全貼片生產和三防漆處理工藝，產品性能穩定
完善的保護功能、良好的散熱風道設計
標準RJ45網線外引接口（面板與主控制板連接）
產品規格
|
型號 VH3-4_ _ _
|
2P2
|
3P7
|
輸出
|
適配電機（KW）
|
2.
|
3.7
|
|
額定電流（A）
|
5.1
|
9.0
|
|
額定電壓（V）
|
AC 380
|
|
頻率范圍（Hz）
|
0～500
|
|
頻率解析度（Hz）
|
0.01
|
輸入
|
額定電壓/頻率
|
三相 380V；50Hz/60Hz
|
|
電壓允許波動
|
電壓：-15% ～ +15％ 電壓失衡率：<3%
|
|
允許頻率波動
|
頻率：±5％
|
一般特性
環境
|
使用場所
|
室內，不受陽光直射，無塵埃、腐蝕性氣體、油霧、水蒸汽等
|
|
海拔高度
|
低于1000米（高于1000米時需降額使用）
|
|
環境溫度
|
－10℃～＋40℃
|
|
濕度
|
小于90%RH，無結露
|
|
振動
|
小于5.9米/秒2（0.6M）
|
|
保存溫度
|
－20℃～＋60℃
|
|
結構
|
保護結構
|
IP20（在選用狀態顯示單元或鍵盤的狀態下）
|
|
冷卻方式
|
強制風冷
|
安裝方式
|
壁掛式，柜內安裝
|
一般規格
基
本
功
能
|
最高頻率
|
矢量控制：0～500Hz
V/F控制：0～500Hz
|
|
載波頻率
|
0.5KHz～16KHz
可根據負載特性，自動調整載波頻率
|
|
頻率分辨率
|
數字設定：0.01Hz；
模擬設定：最高頻率×0.025%
|
|
控制方式
|
開環矢量控制（SVC）
V/F控制
|
|
啟動轉矩
|
G型機；0.5HZ/150%（SVC）
P型機；0.5HZ/100%
|
|
穩速精度
|
±0.5%（SVC）
|
|
過載能力
|
G型：150%額定電流60s；180%額定電流3s。
P型：120%額定電流60s；150%額定電流3s。
|
|
轉矩提升
|
自動轉矩提升；手動轉矩提升0.1%～30.0%
|
|
V/F曲線
|
三種方式：直線型：多點型：N次方型V/F曲線
（1.2次方、1.4次方、1.6次方、1.8次方、2.0次方）
|
|
V/F分離
|
2種方式：全分離、半分離
|
|
加減速曲線
|
直線或S曲線加減速方式。
四種加減速時間，加減速時間范圍0.0～6500.0s
|
|
直流制動
|
直流制動頻率：0.00HZ～最大頻率
制動時間：0.0s～36.0s
制動動作電流值：0.0%～100.0%
|
|
點動控制
|
點動頻率范圍：0.00Hz～50.00Hz。
點動加減速時間0.0s～6500.0s。
|
|
簡易PLC、多段速運行
|
通過內置PLC或控制端子實現最多16段速運行
|
|
內置 PID
|
可方便實現過程控制閉環控制系統
|
|
自動電壓調整（AVR）
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
|
過壓過流失速控制
|
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘
|
|
快速限流功能
|
最大限度減小過流故障，保護變頻器正常運行
|
|
轉矩限定與控制
|
“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制
|
個
性
化
功
能
|
出色的性能
|
以高性能的電流矢量控制技術實現異步電機控制
|
|
瞬停不停
|
瞬時停電時通過負載回饋能量補償電壓的降低，維持變頻器短時間內繼續運行
|
|
快速限流
|
避免變頻器頻繁的出現過流故障
|
|
定時控制
|
定時控制功能：設定時間范圍0.0Min～6500.0Min
|
|
多電機切換
|
兩組電機參數，可實現兩個電機切換控制
|
|
多線程總線支持
|
支持兩種現場總線：Modbus、X-NET總線控制
|
運
行
功
能
|
命令源
|
操作面板給定、控制端子給定、串行通訊口給定。
可通過多種方式切換
|
|
頻率源
|
10種頻率源：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定。可通過多種方式切換。
|
|
輔助頻率源
|
10種輔助頻率源。可靈活實現輔助頻率微調、頻率合成
|
|
輸入端子
|
5個數字輸入端子，其中1個支持最高100kHz的高速脈沖輸入
2個模擬量輸入端子，1個僅支持 0～10V電壓輸入
1個支持0～10V電壓輸入
|
|
輸出端子
|
1個高速脈沖輸出端子（可選為開路集電極式），支持0~100KHz 的方波信號輸出
1個數字輸出端子
1個繼電器輸出端子
1個模擬輸出端子，支持0~20mA電流輸出或0~10V電壓輸出
|
|
運行
|
過流保護；過壓保護；欠壓保護；過熱保護；過載保護等
|
|
選配件
|
制動組件；VH3底座；操作面板延長線
|
產品尺寸（單位：mm）
